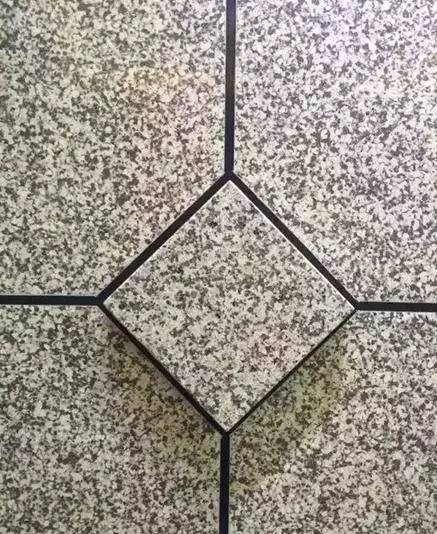

​一、施工工艺

　　墙面基层处理→刮（抹）涂抗裂砂浆同时复合耐碱玻纤网格布→刮（抹）涂真石漆专用腻子1-2遍→找直阳角（顺直）→刷（喷）涂专用封闭底漆1遍，据甲方要求断块→用水平管超平弹水平线，垂直线找垂直→弹线、分格（分格线漆）、贴美纹胶带→喷涂有色底漆→喷涂液态理石漆→撕掉美纹纸，修补理石漆及黑缝→喷液态理石漆罩面清漆。

　　二、水包水多彩涂料施工问题

　　（一）水包水多彩涂料发花问题

　　1.施工温度太低，湿度过大

　　水包水仿石涂料的干燥需要处在一个最佳的环境中，才能保证色粒均匀饱满，实现逼真的效果。如果施工环境温度太低或者湿度过大，都将使得涂料不能充分干燥而引起泛白发花。

　　2. 基层泛碱

　　基层含水率过高，导致抗碱封闭底漆无法中和基层碱性，让基层碱性破坏水包水仿石涂料漆膜而引起的泛白发花。

　　3.基层平整度差

　　基层平整度太差，水包水仿石涂料施工完毕后，阳光照到凹凸不平的墙面，在视觉上造成发花的效果。

4.重涂时间短

　漆膜没有干燥充分，就开始涂刷罩面，导致水包水仿石涂料漆膜干燥过程中的水蒸气无法排到罩面以外，引起水包水仿石涂料面漆发花。

　　5.施工不当

　　施工不规范，未按施工工艺和材料说明进行施工，导致水包水仿石涂料产生的发花。DAD体系，北方最专业的水包水技术体系。

　　6.产品本身质量问题

　　材料本身问题，水包水仿石涂料的乳液、助剂配比不当或者不同原材料企业间的原材料协同性不良，导致水包水多彩涂料产生泛白发花。

　　（二）贮藏问题

　　由于水性多彩涂料由分散相和连续相两部分组成，两相之间因为相对不溶才形成水包水多彩涂料的产品。但由于两者比重的差异或体系黏度控制不当，长时间贮存有时会出现分散相下沉连续相上浮现象，从而产生水性多彩涂料贮存后出现浮水分层现象。

　　（三）龟裂问题

　　水性多彩涂料虽然这种涂料具有抗龟裂的特性，但是它并不是单独使用就能实现装饰效果的，需要对墙面采用一系列合理的施工工艺，如选择抗裂性优异的找平砂浆、耐碱型增强材料、抗碱底漆、耐候性中间漆等。

　　（四）施工设备问题

　　因为水性多彩涂料对涂装设备有一定的腐蚀性和附着力，尤其是对铁制设备有一定的锈蚀作用，容易使输送管道的金属溶解，使分散微粒析出，涂膜产生麻点；且水包水多彩涂料对抗强机械作用力的分散稳定性差，输送管道内的流速急剧变化时，分散微粒被压缩成固态微粒，使涂膜产生麻点。

　　（五）稳定效果问题

　　因为水性多彩涂料中水的成分较高，而水的挥发强烈的依赖环境，在低湿度环境下，它可能干燥的很快有时会引起裂缝；在高湿度环境下，成膜过程将十分缓慢，容易造成涂料的松垂；再加上刚形成的涂料层常常对水很敏感，空气中的水蒸汽含量增加就会引起涂料褶皱。
