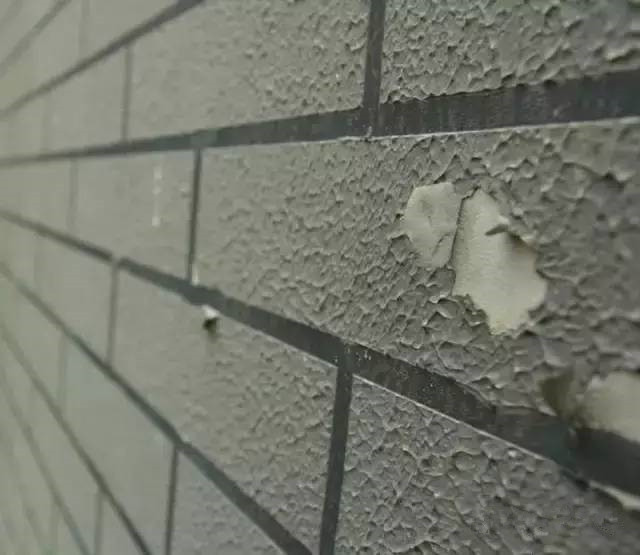

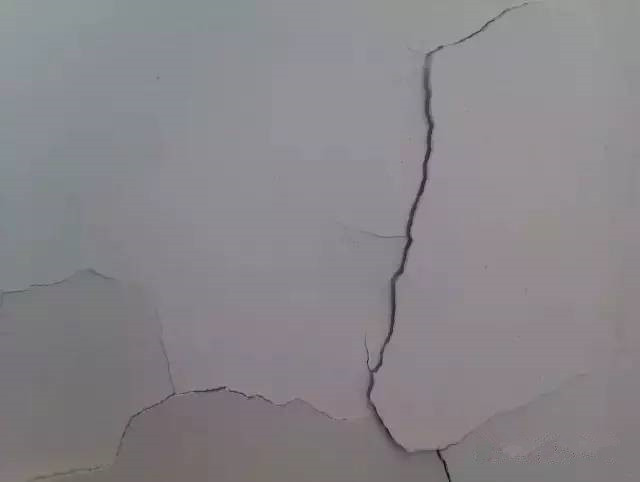

近年来，腻子粉在外墙涂饰工程中的应用越来越受到重视。原因在于，许多外墙涂料涂饰工程中虽然使用了优质涂料，但仍然出现质量问题，特别是墙面出现大面积龟 裂，剥落等现象。经分析发现，其祸源并不是涂料自身的质量和基础墙体的问题，而是因为基层处理的腻子粉质量达不到要求。因此大家也逐渐认识到腻子粉在建筑 涂料涂饰工程中的重要性。下面，沃尔浦科技将为您介绍关于腻子粉的特性与施工工艺。

1）增强涂层对被涂表面的附着力；

2）提高涂层对被涂表面的保护性能；

3）为涂层的平整涂创造良好的条件，提高涂层的装饰性。

1）较好的施工性，刮涂容易，易于收平，回抹不打卷，不起毛，固化后具有可打磨性。

2）较强的黏结力，保证与基面黏结牢固，不空鼓，不剥落。

3）较好的耐水性，长时间遇水，不起泡，不粉化。

4）较好的耐碱性对水泥砂浆及混凝土新墙基层的碱性具有较强的适应性。

5）不得粉化批刮后的腻子层固化后不得出现粉化现象。

6）满足特殊功能要求如高弹性，旧瓷砖翻新处理（在瓷砖面上直接刮涂施工）金属漆施工的基层处理。

1）施工准备

施工工具准备：将施工用铲刀、刮刀、砂纸等备好待用。

材料准备：检查施工用腻子的表现质量，是否有结块、霉变等。如果为粉状腻子应按说明书比例，加水搅拌均匀，静置待用。

基层检查：施工基层表面是否牢固、是否有裂缝或空鼓现象，是否有赃物污染，并作相应处理。

2）基层处理

清理赃物及污染物。

局部找平。填补凹坑、铲平凸出物，对蜂窝、麻面进行满刮薄腻子或打磨预处理。

基层干燥程度。基层应进行必要的养护，不能过于潮湿，但也不能过于干燥。

3）批刮腻子

如果基层过于干燥或吸水性强时，最好使用封固底漆进行封闭，否则会影响腻子的附着力。

批刮腻子应使用抹子进行施工，从上向下或从右向左，批刀与基面表面成30%角批刮。每遍腻子不能刮的太厚，过厚易产生龟裂、脱落等弊病。通常外墙腻子一道在0.5~1.0mm左右。

腻子通常批刮两遍，两遍腻子的间隔时间不能过短，一定要在第一道腻子干燥后，再披刮第二道腻子。

批刮腻子时不要过多往返刮涂，以免出现卷皮、脱落或将腻子中的胶料挤出，封住表面不易干燥。

批刮腻子时，要注意手法，要填满、填实，将四周的腻子收刮干净，使腻子痕迹尽量减少。

4）腻子的打磨

腻子基层干燥后，用砂纸进行打磨。砂纸粗细要根据腻子的种类决定，粗砂纸用于打磨硬质腻子和清理基层，中砂纸用于打磨普通的腻子，细砂纸用于打磨光面腻子。

打磨腻子通常是将砂纸包在打磨块垫上，往复用力推动垫块，不能只用一两个手指压着砂纸打磨，以免影响打磨的平整度。

检查基层的平整度，应无显著刮痕，无粗糙感觉，表面光滑为合格。

旧墙面应先铲除原有松动基层，清除浮灰，不能铲除的应用洗涤剂彻底将界面清洗干净。强面清理干净后，再按腻子的施工方法批。
